FG406_10700 - 505 PUSH AM 62 UK7 AM 62 EX7 AN 63 UK7 CHASSIS ASSY.

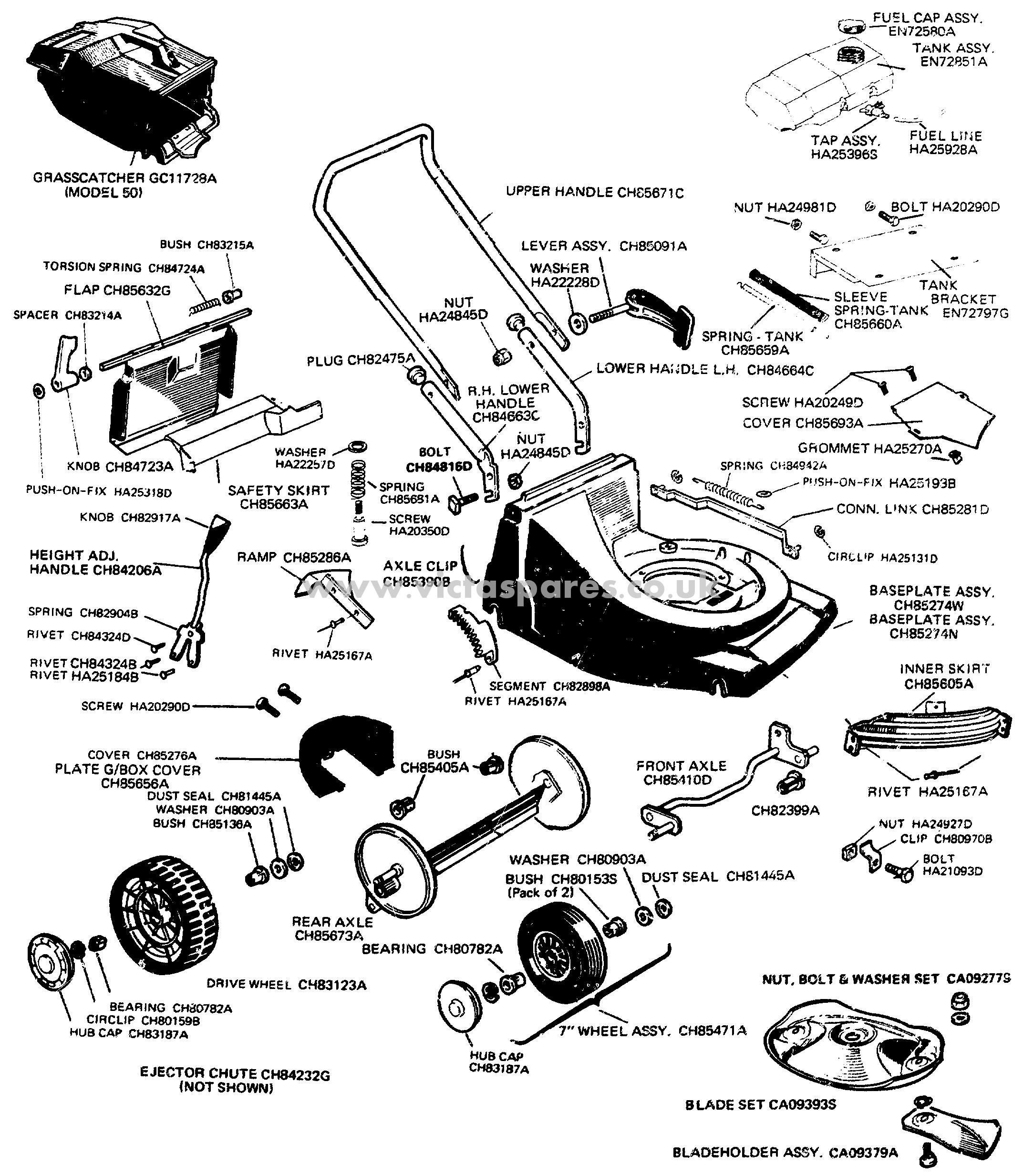

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

FG406_10700

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
GC11728A GRASSCATCHER (MODEL 50) £211.74 Add
CH83215A BUSH £6.61 Add
CH84724A TORSION SPRING £10.45 Add
CH85632G NO LONGER AVAILABLE N/A POA
CH83214A SPACER £6.61 Add
CH84723A KNOB £12.27 Add
HA25318D PUSH-ON-FIX (OBSOLETE) N/A POA
CH81445A DUST SEAL £3.91 Add
CH84206A NO LONGER AVAILABLE N/A POA
CH81754A KNOB (RED) £14.63 Add
CH86334A 8 INCH WHEEL MASTER SERIES £65.30 Add
CH86334A 8 INCH WHEEL MASTER SERIES £65.30 Add
CH86334A 8 INCH WHEEL MASTER SERIES £65.30 Add
HA20415D SCREW £6.25 Add
CH85276A COVER £21.97 Add
CH85656A PLATE G/BO COVER £7.00 Add
CH82917A KNOB £11.01 Add
CH84861A BUSH £5.21 Add
CH85136U NO LONGER AVAILABLE N/A POA
CH85847A NO LONGER AVAILABLE N/A POA
VBP0024 BEARING WHEEL £13.46 Add
CH86333A NO LONGER AVAILABLE N/A POA
VBP0024 BEARING WHEEL £13.46 Add
CH86344D HEIGHT ADJUSTER £52.58 Add
CH85943A SPRING £16.91 Add
CH84232G NO LONGER AVAILABLE N/A POA
HA22141D NO LONGER AVAILABLE N/A POA
CH85663A SAFETY SKIRT £95.85 Add
CH85286A RAMP £27.73 Add
CH83835D SADDLE £7.48 Add
CH85405A BUSH £7.60 Add
CH82475A PLUG (RED) £6.61 Add
CH81053D NO LONGER AVAILABLE N/A POA
CH85681A SPRING £6.61 Add
HA20350D SCREW £19.75 Add
CH85390B AXLE CLIP £9.92 Add
CH82898A QUADRANT £18.03 Add
CH83835D SADDLE £7.48 Add
EN72770B SLEEVE PULLEY £105.93 Add
112293200/0 HEXAGON NUT M8 UNI 5588 ACC.6S £1.96 Add
EN72770B SLEEVE PULLEY £105.93 Add
CA09445G BLADE DISC ROUND REINFORCED '03 £124.27 Add
CH84861A BUSH £5.21 Add
CH80153S NO LONGER AVAILABLE N/A POA
CH82917A KNOB £11.01 Add
EN73054B BLADE DISC WASHER (4.5) (OBSOLETE) N/A POA
CH87082G WHEEL £56.49 Add
CH85943A SPRING £16.91 Add
CA09470B NO LONGER AVAILABLE N/A POA
CA04963G BLADEHOLDER ASSY. CA09379A N/A POA
CH86205G NO LONGER AVAILABLE N/A POA
CH85091A Lever Assy Locking £43.09 Add
HA22228D WASHER (RED) £6.25 Add
EN72866B fuel tap assy (OBSOLETE) (OBSOLETE) N/A POA
HA24981D NUT £6.02 Add
EN72580B CAP-FUEL-LARGE-BAGGED £20.81 Add
EN72851A NO LONGER AVAILABLE N/A POA
HA25948A FUEL LINE (RED) £6.25 Add
HA20415D SCREW £6.25 Add
EN72797G TANK BRACKET £124.14 Add
CH85660A SLEEVE TANK SPRING £6.61 Add
CH85659A TANK SPRING £8.89 Add
112293200/0 HEXAGON NUT M8 UNI 5588 ACC.6S £1.96 Add
HA20249U SCREW NO 8X5/8P P/R MUSH H (RED) £6.85 Add
CH85693A COVER £52.26 Add
HA25270A GROMMET £6.25 Add
CH84942A SPRING £22.63 Add
HA25193B FUSH-ON-FIX £2.64 Add
CH85281D CONNECTING LINK £80.23 Add
EN72620B NO LONGER AVAILABLE N/A POA
CH85274Q NO LONGER AVAILABLE N/A POA
CH86085K B-PLATE 505 4ST HOLE H GREY 99(RED) £293.81 Add
CH85605A INNER SKIRT £93.14 Add
CH83835D SADDLE £7.48 Add
HA24927D NUT (RED) £2.99 Add
CH80970B CLIP (RED) £6.61 Add
HA21093D NO LONGER AVAILABLE N/A POA
